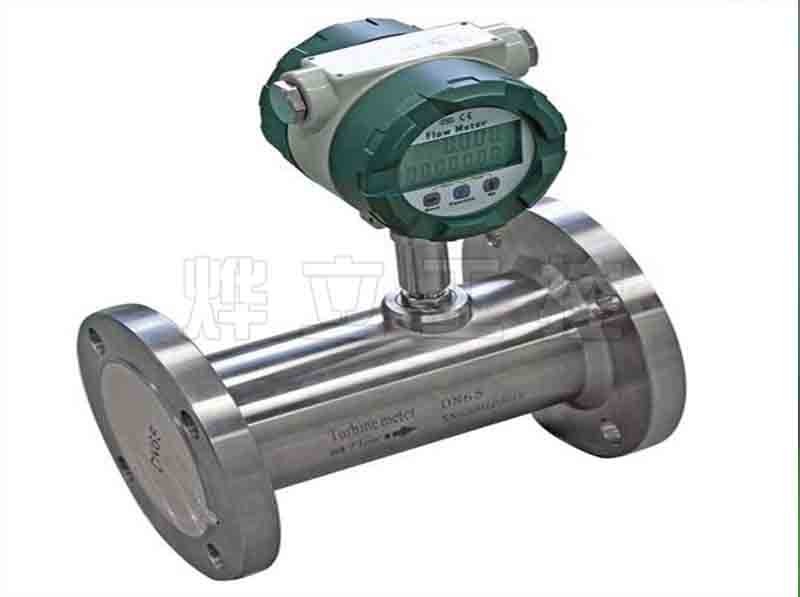

YL- LWGY系列氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣、石油氣、氬氣、高壓氫氣、沼氣等無腐蝕性氣體的計量。
該氣體卡箍渦輪流量計產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。 適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
燁立氣體渦輪流量計的技術參數：
|
執行標準 |
封閉式管道中氣體流量的測量-氣體渦輪流量計（GB/T8940-2003） |
|
儀表口徑及連接方式 |
25、40、50、65、80、100、125、150、200、250、300、采用法蘭式連接 |
|
25、40、50可采用螺紋連接 |
|
|
精度 |
±1.5%R（±1%R需特制） |
|
量程比 |
1：10；1：20；1：30 |
|
儀表材質 |
表體：304不銹鋼或鑄鋁 |
|
葉輪：防腐ABS或優質鋁合金 |
|
|
轉換器：鑄鋁 |
|
|
適用條件 |
介質溫度：-20℃～+80℃ |
|
環境溫度：-30℃～+60℃ |
|
|
相對濕度：5%～90% |
|
|
大氣壓力：86kpa～106kpa |
|
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出，脈沖輸出、RS485 |
|
B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0-3.0V時均正常工作 |
|
|
當電壓低于2.0時，出現欠壓指示 |
|
|
整機功耗 |
A. 外電源：＜1W |
|
B. 內電源：平均功耗≤1W，可連續使用3年以上 |
|
|
信號輸出功能 |
脈沖信號、4-20mA電流信號、控制信號 |
|
通訊輸出功能 |
RS485 |
|
實時記錄功能 |
起停記錄、日記錄、定時間間隔記錄 |
|
信號線接口 |
內螺紋M20×1.5或其他 |
|
防爆等級 |
ExdIIBT6或ExiaIICT4 |
|
防護等級 |
IP65 |
| 型譜規格 | 說明 | ||||||||
| YL- LWGY | 渦輪流量計 | ||||||||
| 介質 | S | 水 | |||||||
| Q | 氣 | ||||||||
| Y | 油 | ||||||||
| 介質壓力 | 1 | 低壓和常壓≤2.5MPa | |||||||
| 2 | 中壓≤6.4MPa | ||||||||
| 3 | 高壓≤32MPa | ||||||||
| 介質溫度 | 1 | 常溫-20℃~55℃ | |||||||
| 2 | 中溫-20℃~120℃ | ||||||||
| 3 | 高溫-20℃~180℃ | ||||||||
| 防爆等級 | 1 | 普通型 | |||||||
| 2 | 隔爆型 | ||||||||
| 3 | 本安型 | ||||||||
| 輸出方式 | 0 | 無輸出 | |||||||
| 1 | 頻率輸出 | ||||||||
| 2 | 4-20mA輸出 | ||||||||
| 3 | 1~5V輸出 | ||||||||
| 顯示方式 | 0 | 無顯示 | |||||||
| 1 | 就地顯示 | ||||||||
| 口徑 | -010 | Φ10 | |||||||
| -015 | Φ15 | ||||||||
| -025 | Φ25 | ||||||||
| … | … | ||||||||
| -200 | Φ200 | ||||||||
