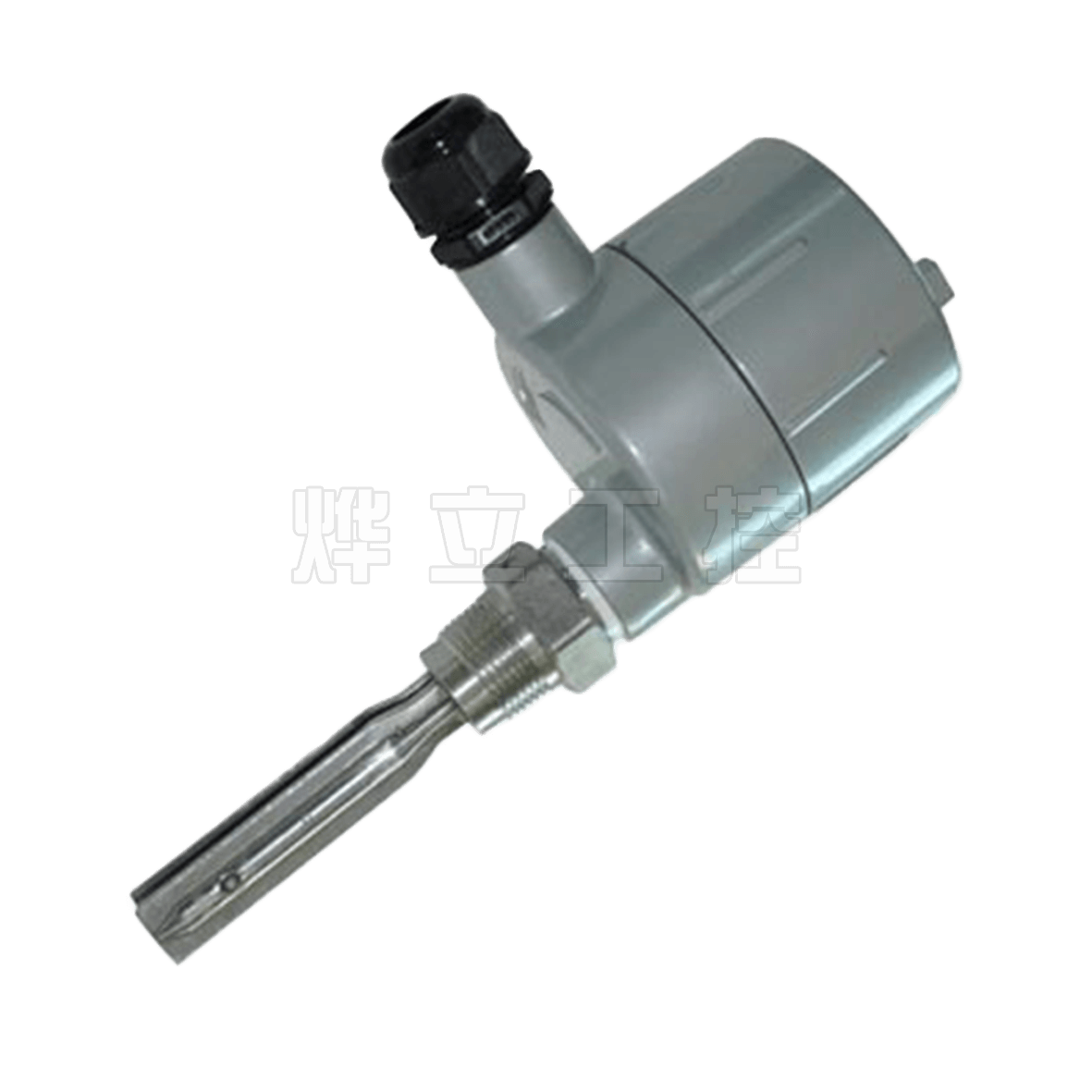

名稱：YLSP-YC型音叉物位開關

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　衷心感謝您選購本公司液位開關，燁立是專業生產音叉液位開關生產廠家，而且音叉液位開關價格優惠，量大從優！ YLSP-YC 音叉式振動物位開關是通過壓電晶體的諧振來引起其振動的，當受到物料阻尼作用時，振幅急劇降低且頻率和相位發生明顯的變化，這些變化會被內部電子電路檢測到，經過處理后轉換成開關信號輸出。該產品可以對料罐的高低位進行監測、控制和報警，適用于各種液體、粉末、顆粒狀固體。它實用簡單、運行可靠、適應性強基本上是免維護的。音叉和輸出均有工作狀態，均用發光二極管指示，可依據習慣調整狀態指示，并配有兩種電源輸入方式（交流220V、直流24V）和多種輸出方式（直流電流輸出型、直流電壓輸出型、繼電器觸點輸出型）。所有類型均有高或低兩種報警設置。都可根據現場情況進行靈敏度設置。

二：技術參數
※ 介質溫度范圍：-20℃～220℃
※ 環境溫度：-20℃～80℃
※ 環境濕度：≤95%RH
※ 被測介質：液體、粉末或顆粒狀固體
※ 被測介質密度：固體≥0.1g/cm3 液體≥0.7g/cm3
※ 被測固體顆粒尺寸：≤10mm
※ zui大液體粘度：＜1000mm2/s
※ 被測介質安息角：≥200
※ 壓力范圍：≤1Mpa
※ 殼體材料：壓鑄鋁合金
※ 叉體材料：1Cr18Ni9Ti
※ 外殼防護等級：IP65
※ 連接方式：1”NPT螺紋/法蘭(兩種方式用戶自選)
※ 電氣參數：
1：供電電壓：DC24V；AC220V 50HZ
2：輸出信號：繼電器輸出方式雙刀雙擲（DPDT）接點容量：8A 220V AC 4A 24V DC
3: 功耗：≤2W
※ 音叉振動頻率：300±50HZ
※ 環境振動等級：V.L.4 加速度不大于1g
※ 開關信號動作時間：1-60S

三、音叉物位開關選型表

型號	名稱
YLSP-YC	音叉物位開關
代碼	供電電源
1	220VAC
2	24VDC
代碼	叉體種類
A	標準型
C	震棒型
S	緊湊型
代碼	叉體形式及插深范圍
G1	小叉體45mm~3000mm
G2	標準叉體100mm~3000mm
代碼	過程連接形式/材料
N1	1″NPT錐管螺紋/316不銹鋼
G1	G1″管螺紋/316不銹鋼
D25	DN25PN4.0MPa/316不銹鋼
D40	DN40 PN4.0MPa/316不銹鋼
D50	DN50 PN4.0MPa/316不銹鋼
TC1	1″卡箍/316不銹鋼
TC2	2″卡箍/316不銹鋼
代碼	殼體/電纜接口尺寸
A1	壓鑄鋁殼隔爆 IP67/NPT3/4″
A2	316不銹鋼外殼隔爆 IP67/M20X1.5
數字代碼	插深長度（客戶提供）

四：電氣連接
物位開關接線見圖所示：
音叉物位開關接線實物圖

紅燈：電源指示。綠燈：叉體狀態指示。
1、2端子：AC220V。3：大地。4：DC 24V+ 。5：DC24V-。6、7 、8、9、10、11號端子為繼電器的輸出觸點，具體介紹下文。
調試：當限位報警選擇處于L，叉體振動以綠色指示燈滅指示。接線端子6和7，9和10為常閉，7和8，10和11為常開，物體碰到叉體時，叉體停振，綠燈亮，繼電器觸點翻轉，6和7，9和10斷開，7和8，10和11閉合。調整延時旋鈕報警釋放延遲1-60秒。當限位報警選擇處于H，叉體振動以綠色指示燈亮指示。接線端子6和7，9和10為常閉，7和8，10和11為常開，物體碰到叉體時，叉體停振，綠燈亮，繼電器觸點翻轉，6和7，9和10斷開，7和8，10和11閉合。調整延時旋鈕可將報警釋放延遲1-60秒。

一般情況下將狀態調在L段即可，以選擇繼電器輸出端子實現上下限報警。靈敏度調整：根據介質的密度調整，密度越低，靈敏度越要調高。
現場振動比較強烈的情況下可能會出現誤報，可以采取將靈敏度調低的方式來解決。當狀態指示選擇好后，按說明接線，確認無誤后接通電源，用手輕觸音叉端面模擬有物料時，狀態指示燈應變換狀態，手離開后狀態指示燈復原。如此反復幾次，確認工作正常后方可準備在現場安裝。
